24*7小时全国服务电话：0769-22710188 / 0769-23176555
特性
1、气味较轻，外观好，干燥速度快，粘接强度高等特点；
2、单组份自粘漆，耐热TG值（可达300℃）等级高；

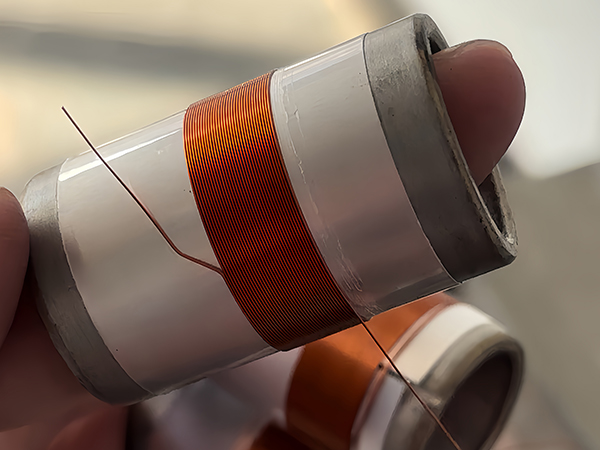

3、普遍适用于金属和线圈等材料的粘接环保（经RoHS检测合格）。
特性
1、气味较轻，外观好，干燥速度快，粘接强度高等特点；
2、单组份自粘漆，耐热TG值（可达300℃）等级高；
3、普遍适用于金属和线圈等材料的粘接环保（经RoHS检测合格）。
技术参数
| 指标名称 | 试验条件 | 单位 | 要求 |
| 外观 | 试管法 | / | 均匀液体，无机械杂质 |
| 粘度 | 涂4#杯 | S | 120~200或客户需求 |
| 不挥发份 | GB/T2914-2008 | % | 20±3 |
操作流程
施工前将需要粘接的物件分别涂刷或喷涂胶液，将准备好的工件在140℃~160℃左右的温度下烘烤3~10分钟，使工件上胶液的溶剂得到充分挥发，使被粘结表面做到指触干，然后让工件一定压力下做初步贴合，再升温到190℃5℃保温60~90分钟即可。
如使用过程中发现胶液过厚可用我公司专用稀释剂稀释
使用前尽量清洁被涂物表面
该胶液属于易燃品，现场应注意防火，防静电等措施，遵守涂装专业安全操作规程
由于被粘接的物体大小不同或烘箱是否有通风条件会造成固化程度不同，所以批量使用前应确认所使用的固化条件是否能满足设计要求。
材料固化后特性(24小时)
| 项目 | 检测方法 | 单位 | 数值 |
| 硬度（25℃） | GB/T 2411-2008 | 邵氏D | 75±5 |
| 击穿电压 | GB/T 1695-2005 | kV/mm | >18 |
| 玻璃化温度 | DSC | ℃ | 300±10 |
| 线膨胀系数(Tg以下) | TMA | /℃ | 55×10-6 |
| 体积膨胀系数(Tg以上) | TMA | /℃ | 131×10-6 |
| 剪切强度（铝/铝） | GB/T 6329-1996 | MPa | 45 |
| 体积电阻率(500V/25℃) | GB/T 1410-2006 | Ω·cm | 3×1015 |
包装、运输和贮存
1、采用20KG/桶的包装，也可根据客户需求试用不同包装规格。
2、贮存于25℃以下、密闭容器中,保质期为6个月；
3、产品贮存时应保证通风、干燥，防止日光直接照射，远离热源；
4、运输途中应防曝晒、雨淋，防高温，防泄漏，防挤压，防破碎。
注意事项
使用时应注意安全，以免溅伤眼睛，如溅到皮肤上可用大量清水冲洗（严重必要时需就医诊断）。
无论运输、贮存、使用方均需主动向我公司索取msds,明确物化安全性能，若未索取视为已知其性能，我公司不负责任何意外事故赔偿。
Dgbont0188
0769-22710188
0769-23176555
zzz@bont.cn
广东省东莞市万江街道泰新路551号
微信咨询
索取样品
首页
