外形尺寸（L*W*H）：1250*1250*1950 (mm)
最大功率：12KW、20KW
电源电压：380V（三相五线）

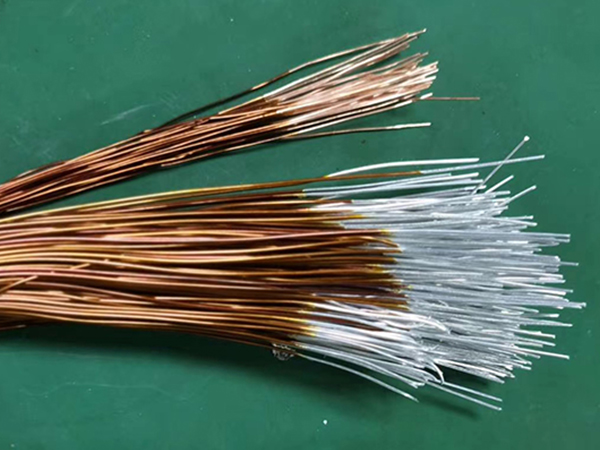

去漆长度：5~40mm任意可调/未脱漆长度2mm（Min）
预计产量：2800~5600PCS/10H
优势及设备特点
1、仅需员⼯一名即完成：脱漆、清洗、吹干、沾助焊剂、上锡五个⼯位。
2、脱漆浸锡集合在一台机上，提高效率，10-35秒/托盘（一个托盘治具可放1-6个，视产品的外观而定）。
3、机器相比人⼯打磨效率高、产品一致性好、超声波清洗两次、清洗彻底。
特点：
1、上长下降伺服控制高度，速度快，定位精准。
2、触摸屏自由修改各种参数：脱漆功率、时间设定，锡炉高度、转盘升降、旋转等参数保存、一键调用等功能。
3、脱漆原液自动补给。
4、机器可自由设定：A.脱漆并上锡orB.只脱漆等功能。
5、自动补水，自动补助焊剂，自动检测锡面功能。
6、清洗的清水采用循环水；可选装PH值监测功能（自动监测清洗水PH值，超标报警or停机等功能）
7、高压气吹干，热风风干等功能
设备参数
| 项目 | 参数 |
| 转盘升降高度 | 0-150mm |
| 转盘升降速度 | 0-200mm/s |
| 转盘旋转速度 | 0-1.3S/工位 |
| 脱漆高度 | 0-120mm |
| 脱漆时间 | 10-25s |
| 浸锡高度 | 0-120mm |
| 浸锡时间 | 小于脱漆时间 |
设备结构配置
| 名称 | 用途 | 参数 | 品牌 |
| 升降机构 | 转盘的升降 | 伺服 | 台达750W |
| 旋转机构 | 转盘的旋转 | 步进 | 国产 |
| 脱漆机构 | 脱漆主机 | BONT 10/15KW | BONT自制 |
| 超声波 | 清洗 | 220V 300W | BONT自制 |
| 热风机构 | 风干 | 3KW | 国产 |
| 浸锡机构 | 上锡 | 电缸-步进57 锡炉220 600W | 国产 |
| 冷水机 | 冷却主机 | 380V 3.42KW | 国产 |
| 排焑风机 | 抽焑 | 220V 200W | 自制 |
| 气动配件 | 总通气/刮锡机构 | 亚德客 |

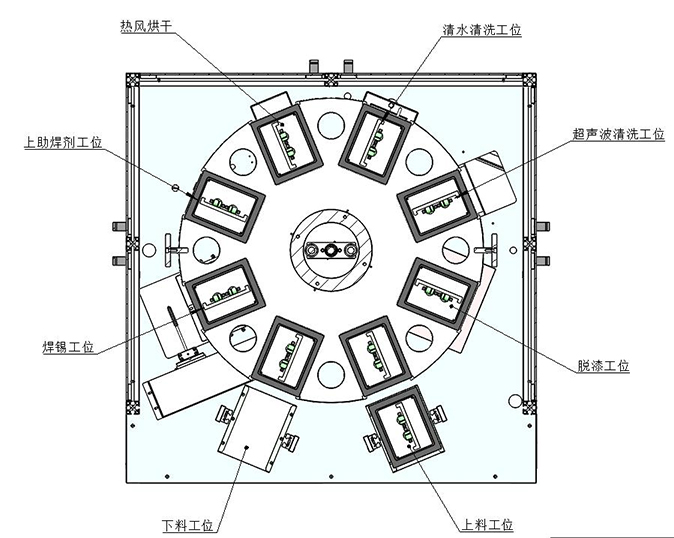

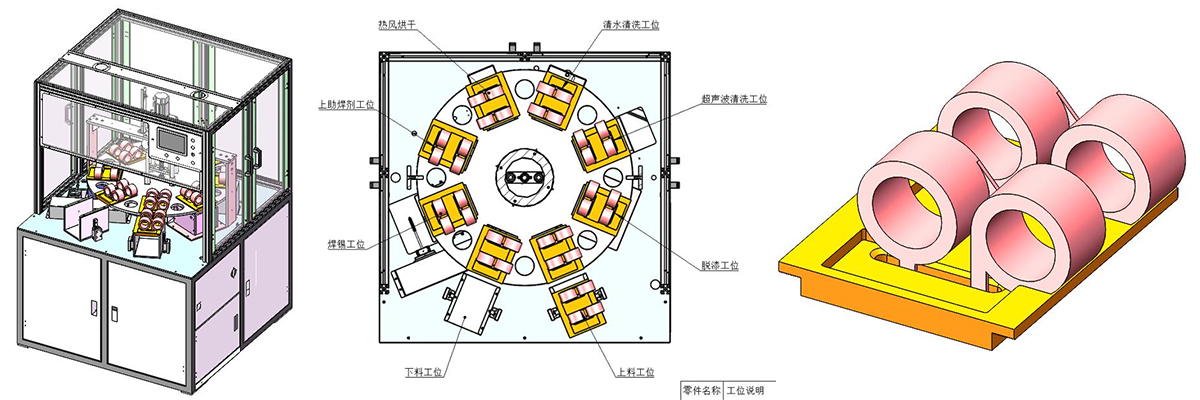

⼯位及布局
⼯艺说明
上料 → 去漆 → 超声波清洗 → 清水清洗 → 热风烘/吹干 → 浸助焊剂 → 焊锡 → 出料
